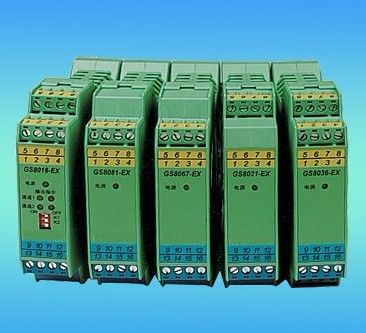

SWP20系列電壓/電流轉換模塊
商品名稱：SWP20系列電壓/電流轉換模塊
productmiaoshu：產品說明:SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓（V或mV）、電流（mA）信號轉換成為與之成比例的隔離的1～5V DC或4～20mA DC輸出信號。一、儀表特點1、內部
- 添加時間：2020-04-15 15:54:47
- 瀏覽：
產品描述：
產品說明:
SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓（V或mV）、電流（mA）信號轉換成為與之成比例的隔離的1～5V DC或4～20mA DC輸出信號。
一、儀表特點
1、內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度******的線性矯正。配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。
2、可選交直流兩種電源，變送輸出與主機隔離，具有1～5V DC或4～20mA DC輸出信號的選擇功能和斷線保護功能。
二、儀表參數及接線圖
型號 | SWP-201 202電壓/電流系列 | |
輸入信號 | 模 擬 量 mV輸入: 3～100mV V輸入: 0～100V DC(******值小于100V) mA輸入: 0～20mA DC | |
特性 | 參數設定由SWP20PCA編程器進行設定響應時間mV輸入：約500ms（時間常數）V、mA輸入：約100ms（時間常數）斷線保護斷線保護***在mV輸入下提供共模抑制比50Hz時，大于120dB | |
接 線 圖 | A：單路輸入型 | B：雙路輸入型 |
三、電壓/電流轉換模塊型譜表
型 號 | 代 碼 | 說 明 | |||||
SWP-20 | □－ □□－ □ - □- □- □ | 電壓/電流轉換模塊 | |||||
輸入通道數 | 12 | 單路雙路 | |||||
模塊功能 | IC | 電壓/電流轉換 | |||||
輸入信號 | □ | 參見"輸入信號" | |||||
******路輸出方式 | 12 | 1～5V4～20mA | |||||
第二路輸出方式 | 0123456 | 無第二路輸出（可省略）第二路輸出為1～5V輸出第二路輸出為4～20mA第二路輸出為報警觸點控制第二路輸出RS-232通訊接口第二路輸出RS-485通訊接口第二路輸出為特殊規格 | |||||
供電方式 | NWT | AC220V （可省略）DC24V供電AC90～260V供電（開關電源） | |||||
★ 輸入信號刻度表
代碼 | 輸入信號 | 測 量 范 圍 | 說 明 | |
輸入信號 | N | mV輸入（ ）內記入0 ～ 100mV DC量程的輸入范圍 | 0 ～ 100mV DC | 本表所列為***大量程，用戶可在量程范圍內通過修改變送器內部參數確定量程范圍 |
V | V輸入 （ ）內記入0 ～ 100V DC量程的輸入范圍 | 0 ～ 100V DC | ||
I | mV輸入（ ）內記入0 ～ 20mA 量程的輸入范圍 | 0 ～ 20mA DC |
